Montage d'un quickshift

loldschool · Message par **loldschool** » 28 sept. 2008, 17:04

C'est ça que tu cherche?

axel9448 · Message par **axel9448** » 29 sept. 2008, 11:52

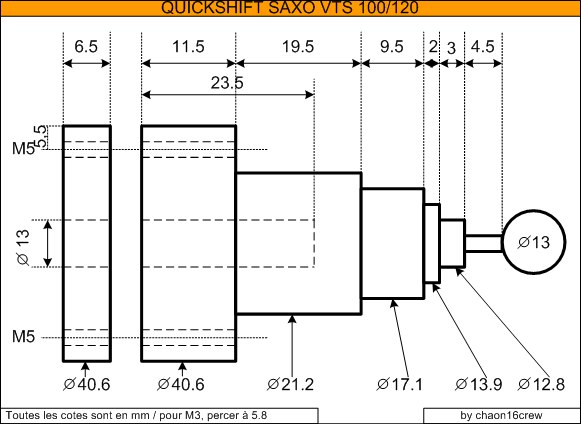

Pas mal ton plan, par contre il y a deux trois trucs pas très clair

Il manque une cote (juste avant la boule)
le " pour m3 percer à 5.8mm

et il ne serai pas plus simple/solide de faire des rayons ??

loldschool · Message par **loldschool** » 29 sept. 2008, 21:49

Tu as raison oui, d'un point de vue résistance mécanique un rayon est bien plus résistant que des angles vif mais là ça ne fait pas beaucoup d'efforts cette pièce..
(à usiner c'est plus simple de faire des chariotages que des rayons)

Le plan je ne sais plus où je l'avais trouvé, l'important si tu en fabrique un c'est de respecter la côte entre l'appui plan et le centre de l'embout sphérique, le reste n'a pas trop d'importance, regarde le modèle que j'ai fait un peu avant et il n'a rien à voir avec ce plan mais il fonctionne aussi bien.

Le 'M3=5.8' à mon avis c'est la côte des trous qui permettent de faire passer les vis de maintient dans la contre plaque, les vis doivent être en M5.
Le diamètre manquant doit être de 8mm il me semble

En espérant t'avoir aidé

axel9448 · Message par **axel9448** » 30 sept. 2008, 05:55

OK, ben si j'ai un peu de temps, j'irai au boulot un week end pour essayer d'en fabriquer un...

Flow90 · Message par **Flow90** » 01 oct. 2008, 08:18

J'ai réussi à trouver un autre plan.

http://img404.imageshack.us/my.php?imag ... 0ilqv9.png

axel9448 · Message par **axel9448** » 01 oct. 2008, 16:32

Impec ton plan flow 90

Je vais essayer de faire sa au taf si j'ai 5 min

Avec un traitement qui va bien et c'est partit !!

Flow90 · Message par **Flow90** » 01 oct. 2008, 18:16

De rien.

tomah · Message par **tomah** » 17 déc. 2010, 11:24

Je serai également intéressé par le modèle ci-dessus, mais à priori l'installation nécessite de nombreuses modifs du faisceau, vous confirmez?

loldschool · Message par **loldschool** » 17 déc. 2010, 14:05

Il n'y a pas de modif du faisceau à faire, uniquement le fixer différement afin qu'il ne vienne pas gener le déplacement de la grande biellette de commande de boite

biban · Message par **biban** » 17 déc. 2010, 15:48

moi j'ai trouver plus simple, j'ai acheter une rotule de ce type.

qui vaut dans les 6€

j'ai pris un tube fileté. j'ai percé le renvoi de boite pour y fixé le tube. et je viens vissé ma rotule dessus.
je l'ai fait trop grand en premier lieu puis j'ai retreci la longueur du tube.
pour plus de sécurité j'ai soudé le tube fileté sur le renvoi de boite

tomah · Message par **tomah** » 17 déc. 2010, 16:11

loldschool a écrit :Il n'y a pas de modif du faisceau à faire, uniquement le fixer différement afin qu'il ne vienne pas gener le déplacement de la grande biellette de commande de boite

OK merci, il me semblait avoir lu dans les pages précédentes de ce sujet que quelqu'un avait du rallonger un câble de sonde.

loldschool · Message par **loldschool** » 18 déc. 2010, 17:54

biban a écrit :j'ai pris un tube fileté. j'ai percé le renvoi de boite pour y fixé le tube. et je viens vissé ma rotule dessus.
je l'ai fait trop grand en premier lieu puis j'ai retreci la longueur du tube.
pour plus de sécurité j'ai soudé le tube fileté sur le renvoi de boite

Bien vu, j'aime bien le "fait maison"

Nico-rallye · Message par **Nico-rallye** » 12 avr. 2012, 23:22

25euros frais de port compris (pour les commentaires que j'ai vue sur se produit et le prix, j'ai pris direct

)

boost · Message par **boost** » 29 avr. 2013, 23:04

CHyCaNoS a écrit :LE site des anglais ne fonctionne plus !! HELP ME !! Je voulais en commander un !!

+1

LOk@sss · Message par **LOk@sss** » 10 mai 2013, 00:03

+2 !

J'avais vraiment aimé le QS vendu par les anglais... personne ne saurait où on pourrait l'acheter ?
